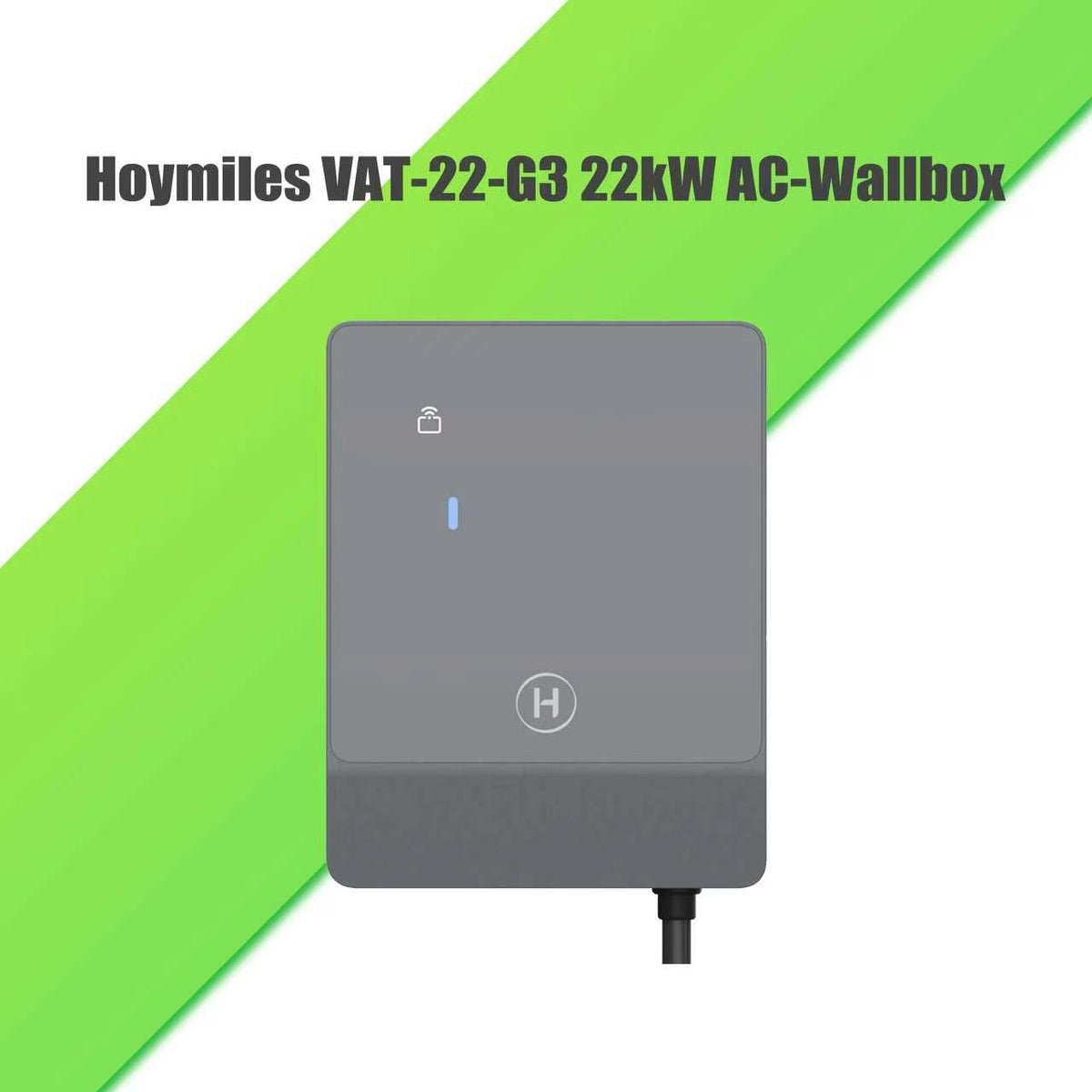

Hoymiles VAT‑22‑G3 22 kW AC‑Wallbox

Beschreibung

Die Hoymiles VAT‑22‑G3 22 kW AC‑Wallbox ist eine intelligente AC‑Ladestation für Elektrofahrzeuge. Hinweis: Die V2G‑Hardware ist verbaut, die Aktivierung erfordert Unterstützung seitens Netzbetreiber und Elektrofahrzeug. Ausgestattet mit integriertem MID‑konformen Energiezähler Klasse B für Haushalt‑ und Firmenkostenerstattung. Unterstützt den intelligenten Grünstrommodus zur optimalen Nutzung von Solarenergie. Flexible Verkabelungsmöglichkeiten von oben, unten oder rückseitig vereinfachen Montage und Wartung. Die Wallbox verfügt über eine Typ‑2‑Buchse mit 5 m Ladekabel, vielfältige Start‑Optionen und umfangreiche integrierte Schutzfunktionen.

Highlights

• Hoymiles VAT‑22‑G3 22 kW AC‑Wallbox
• MID‑konformer integrierter Energiezähler Klasse B für private Nutzung und Firmen‑Kostenerstattung.
• V2X‑Hardware‑Ready: V2G‑Hardware verbaut; Aktivierung erfordert Fahrzeug‑ und Netzbetreiber‑Unterstützung, ISO 15118‑kompatibel.
• Intelligenter Grünstrommodus zur maximalen Ausnutzung von Photovoltaik‑Solarenergie.
• Einfache Installation und Wartung: Verkabelung von oben, unten oder rückseitig möglich.
• Ladeleistung von 1,4 kW bis max. 22 kW, 6‑32 A einstellbar, ein‑ und dreiphasig 230 V / 400 V.
• Bedien‑ und Startmöglichkeiten: S‑Miles App, RFID‑Karte sowie Plug‑&‑Play; LED‑Statusanzeige.
• Kommunikation: RS485‑Schnittstelle, unterstützt OCPP 1.6‑J / 2.0.1, ISO 15118.
• Robuste Ausführung: Schutzart IP54, Stoßfestigkeit IK10, nur Wandmontage.
• Umfangreiche integrierte Schutzfunktionen: 6 mA DC + 30 mA AC Fehlerstromschutz, Über‑/Unterspannungs‑, Überlast‑, Übertemperatur‑, Relais‑Klebeschutz uvm.
• 5‑jährige Herstellergarantie

Technische Daten

• Modellbezeichnung: Hoymiles VAT‑22‑G3 22 kW AC‑Wallbox
• Ladeleistung: 1,4 kW bis max. 22 kW
• Nennstrom: 6 A bis 32 A, Max. Ausgangsstrom 32 A
• Eingangsspannung: 1‑phasig 230 V / 3‑phasig 400 V (±10 %)
• Netzfrequenz: 50 Hz
• Unterstützte Erdungssysteme: TN, IT, TT (automatische Erkennung)
• Ladeanschluss: Typ‑2‑Buchse, 5 m Ladekabel
• Energiezähler: Integriert MID Klasse B, Genauigkeit ±1 %
• V2X‑Status: V2G‑Hardware‑Ready (Aktivierung abhängig von Fahrzeug und Netzbetreiber)
• Benutzeroberfläche: LED‑Statusanzeige
• Start‑Methoden: S‑Miles App, RFID‑Karte, Plug‑&‑Play
• Schnittstellen: RS485
• Unterstützte Protokolle: OCPP 1.6‑J, OCPP 2.0.1, ISO 15118
• Betriebstemperatur: -30 °C bis +50 °C
• Lagertemperatur: -40 °C bis +70 °C
• Relative Luftfeuchtigkeit: 5 %‑95 % RH
• Max. Einsatzhöhe: <2000 m
• Abmessungen (B × H × T): 230 × 235 × 107 mm
• Gewicht: 2,3 kg
• Montageart: Nur Wandmontage
• Schutzart: IP54
• Stoßfestigkeit: IK10
• Schutzfunktionen: 6 mA DC +30 mA AC Fehlerstromschutz, Isolationsklasse I, Überspannungskategorie III, EMC Klasse B, Überlast‑, Über‑/Unterspannungs‑, Übertemperatur‑, Relais‑Klebeschutz, Erdschlussschutz, PE‑Erkennung, CP‑Dioden‑Prüfung, Feuchtigkeitsüberwachung, UV‑beständig
• Zertifizierungen: RED 2014/53/EU, LVD 2014/35/EU, EMC 2014/30/EU, RoHS 2011/65/EU, MID 2014/32/EU, REACH (EC) Nr. 1907/2006
• Herstellergarantie: 5 Jahre

Lieferumfang

• 1 × Hoymiles VAT‑22‑G3 22 kW AC‑Wallbox
• 5 m fest verbautes Typ‑2‑Ladekabel
• RFID‑Karten‑Set
• Montagematerial für Wandmontage
• Mehrsprachige Installations‑ und Bedienanleitung
