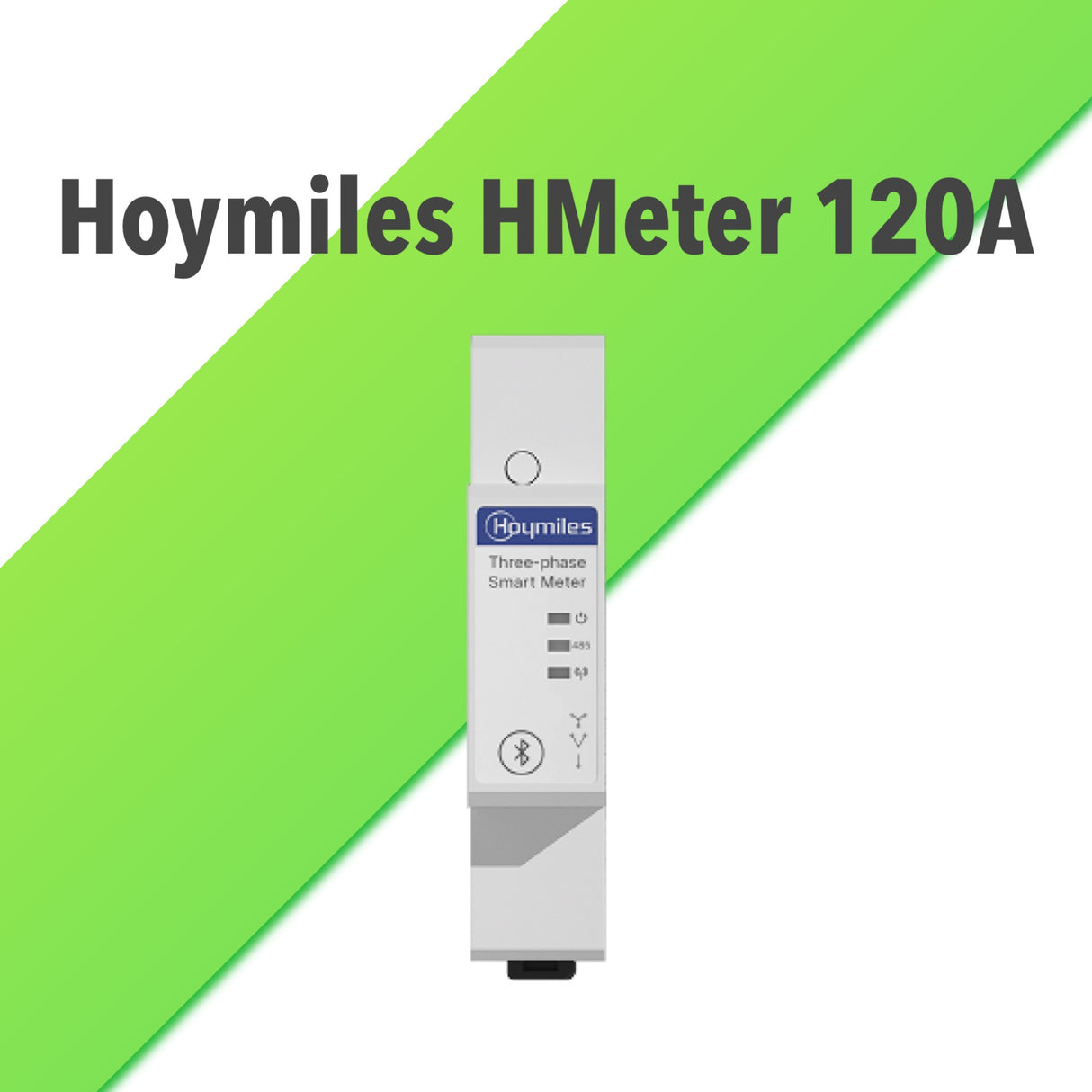

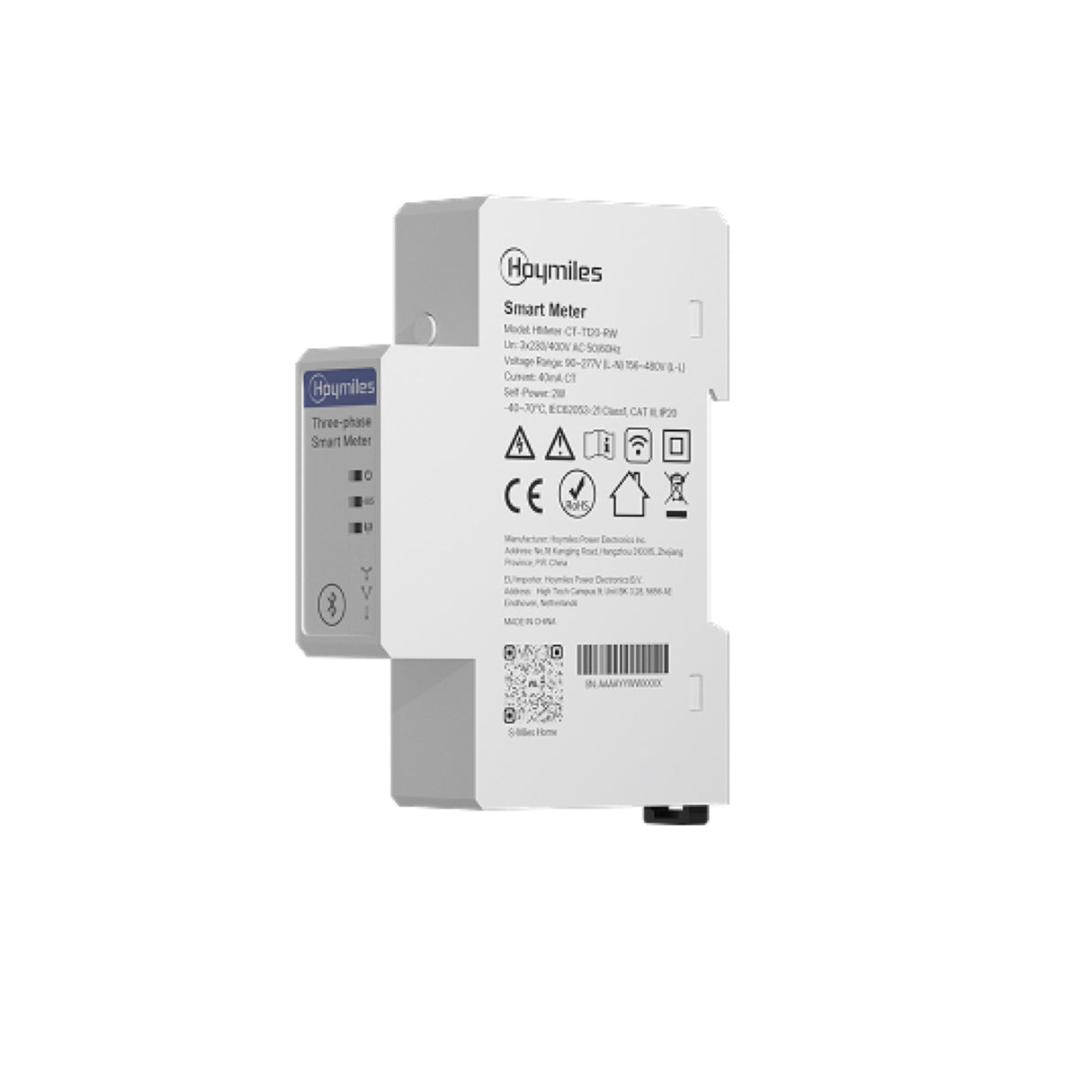

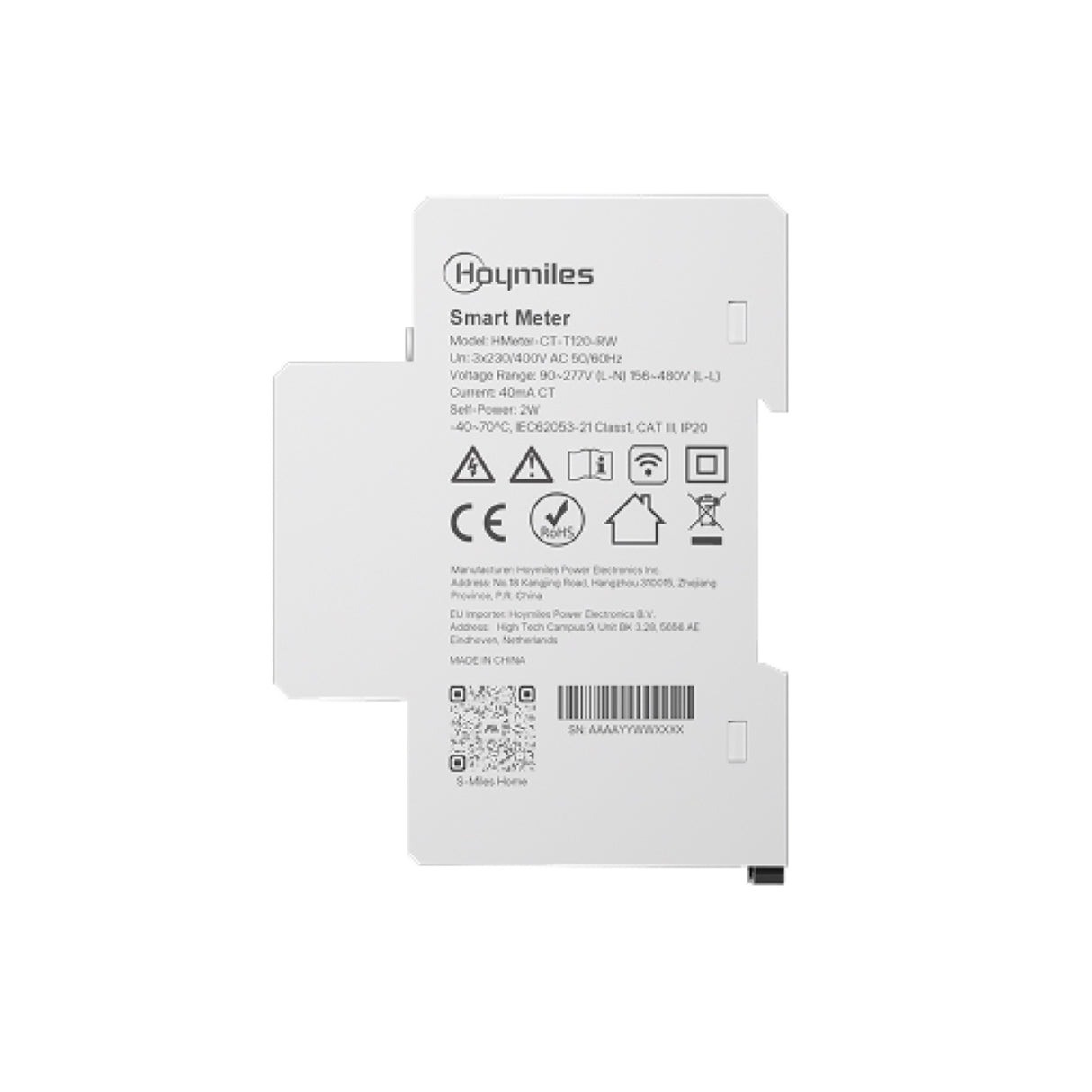

Hoymiles HMeter-CT-T120-RW SmartMeter 3-phasig

Beschreibung

Das Hoymiles HMeter-CT-T120-RW ist ein ultrakompakter, dreiphasiger Smart Meter der neuesten Generation für die Hutschiene (DIN-Rail). Es wurde speziell entwickelt, um den Energiefluss (Bezug und Einspeisung) am zentralen Netzanschlusspunkt von Haushalten mit drei Phasen in Echtzeit zu erfassen. Dank der mitgelieferten Plug-and-Play-Stromwandler (CT-Klemmen) müssen bei der Installation keine Hauptleitungen aufgetrennt werden. Mit seiner integrierten WLAN-, Bluetooth- und RS-485-Konnektivität ist es das ideale Gehirn für Nulleinspeisungs-Steuerungen (Zero-Export) sowie das dynamische Energiemanagement im Hoymiles-Ökosystem (z.B. mit den HiBattery Speichern).

Highlights

• Extrem platzsparende 1-TE-Breite: Mit einer Breite von gerade einmal 19 mm nimmt das Smart Meter exakt eine Teilungseinheit (1 TE) auf der Hutschiene im Sicherungskasten ein – ideal für bereits volle Verteilerkästen.
• Zerstörungsfreie Plug-and-Play CT-Verbindung: Die Messung erfolgt berührungslos über drei Klapp-Stromwandler (CTs) für bis zu 120 A. Die Kabelleitungen des Hauses müssen für die Installation nicht abgeklemmt oder getrennt werden, was die Montage massiv beschleunigt und sicherer macht.
• Duale Konnektivität (WLAN & RS-485): Das Messgerät bietet maximale Flexibilität bei der Datenübertragung. Es unterstützt sowohl die kabellose Anbindung über 2,4 GHz Wi-Fi (inklusive Bluetooth für das einfache Pairing via App) als auch den klassischen, störungssicheren RS-485-Bus.
• Modbus TCP & Modbus RTU Support: Dank der Unterstützung offener Industrieprotokolle lässt sich das Smart Meter nativ und lokal in Drittanbieter-Systeme wie Home Assistant, openDTU oder EVCC integrieren, um smarte Überschussladungen zu realisieren.
• Hohe Messgenauigkeit (Klasse 1): Es bietet eine präzise Erfassung der Wirkleistung (Genauigkeit ±1 % nach IEC 62053-21 Klasse 1) sowie von Spannung, Stromstärke, Frequenz und Leistungsfaktor (Cos-Phi).

Technische Daten

• Modell: Hoymiles HMeter-CT-T120-RW
• Netztyp: Dreiphasen-Dreileiter (3P3W), Dreiphasen-Vierleiter (3P4W)
• Eingangsspannungsbereich: 90 bis 277 V AC (L-N) / 156 bis 480 V AC (L-L)
• Frequenzbereich: 50 / 60 Hz
• Strommessbereich: 0 bis 120 A (über mitgelieferte CT-Wandler)
• Eigenverbrauch: ca. 2 Watt
• Messgenauigkeiten: Wirkleistung ±1 %, Blindleistung ±2 %, Strom ±0,5 % (4–120A), Spannung ±0,5 %
• Schnittstellen: WLAN (802.11 b/g/n), Bluetooth (BLE 5.0), RS-485
• Unterstützte Protokolle: Modbus TCP (via Wi-Fi) / Modbus RTU (via RS-485)
• Abmessungen (B × H × T): 19 × 94,5 × 68,5 mm (1 TE Breite)
• Gewicht: ca. 86 g (Haupteinheit)
• Schutzart & Montage: IP20 / Schnappbefestigung für DIN 35 Hutschiene
• Betriebstemperatur: -40 °C bis +70 °C
• Länge der CT-Wandlerkabel: 1 Meter

Lieferumfang

• 1 × Hoymiles HMeter-CT-T120-RW Haupteinheit
• 3 × Klapp-Stromwandler (CTs) bis 120 A mit Anschlusskabel

• 1 × Schnellstart- und Installationsanleitung

Herstellerseite

• https://www.hoymiles.com/products/hmeter-ct-t120-rw.html
